FADINI FOX 724
Motor subterráneo abatible

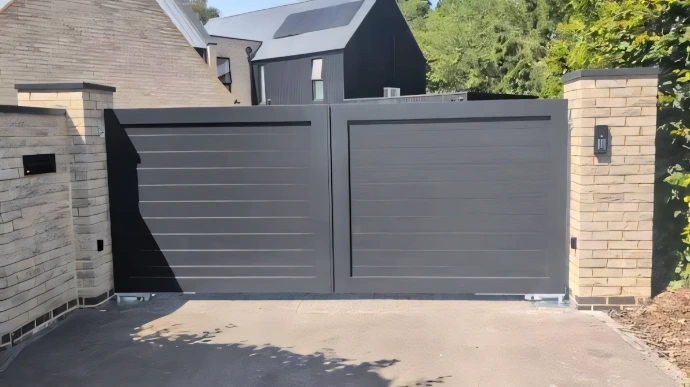

El Fadini Fox 724 es un sistema de automatización electromecánico subterráneo de 24 Vdc para portones abatibles residenciales, diseñado para ofrecer una integración visualmente invisible sin brazos a la vista.
Está construido para soportar hojas de hasta 3.5 metros de ancho o pesos de hasta 800 kg (según la longitud de la hoja).
Rendimiento y Construcción
El motorreductor irreversible está alojado dentro de una sólida caja de cimentación de acero de 3 mm de espesor.

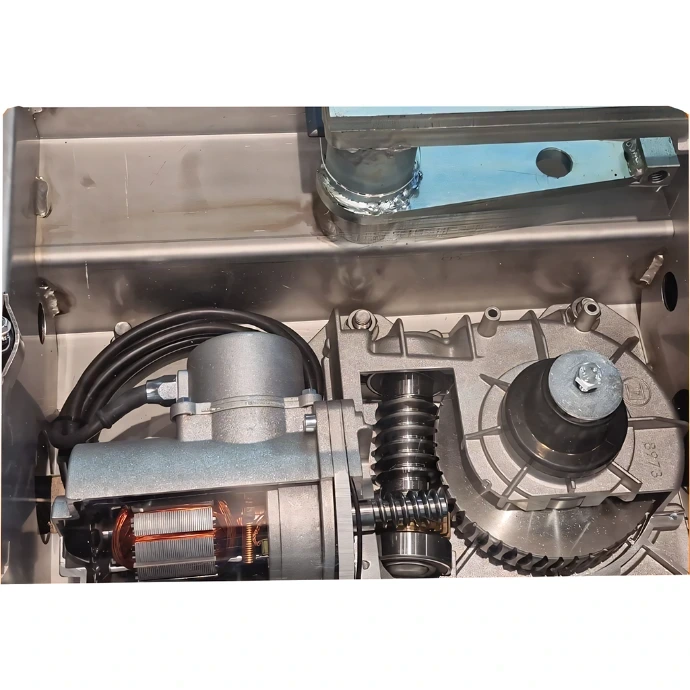

Su carcasa estanca de aluminio fundido a presión con certificación IP67 protege un sistema de engranajes con tornillos sin fin de acero y acero-latón lubricados con grasa y soportados por baleros radiales.
Desarrolla un torque máximo de 280 N·m y completa una apertura a 90° en solo 13 segundos.
Seguridad, Lógica y Control (Cuadro Elpro 42)

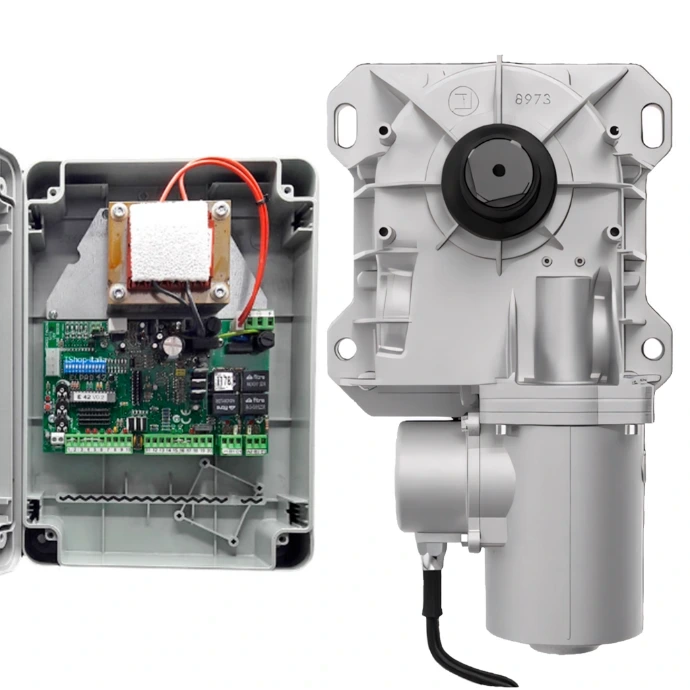

Gobernado por la central electrónica Fadini Elpro 42, el sistema cuenta con encoder incorporado y monitoreo amperimétrico constante para la detección de obstáculos y fases de desaceleración (paro suave).
Integra tecnología de autotest D.S.A. para verificar los dispositivos de seguridad antes de cada apertura. El kit se completa con desbloqueo manual de emergencia con llave perfilada, receptor enchufable Fadini Vix y controles remotos Fadini Vix a 433.92 MHz.
Aspectos Destacados
Su principal ventaja competitiva radica en la combinación de un motor de 24 Vdc con encoder y una transmisión mecánica de alta resistencia alojada en fosa IP67, todo ello gestionado de forma inteligente por la central Elpro 42 con autotest de seguridad D.S.A.
Instalación 100% Oculta IP67
Motor subterráneo alojado en caja de acero de 3 mm con estanqueidad total.
Potencia y Rapidez de 24V
Apertura a 90° en 13 segundos con torque máximo de 280 N·m.
Central Elpro 42 con Autotest D.S.A.
Seguridad avanzada con verificación de fotoceldas y encoder integrado.
Características Principales
Operador electromecánico subterráneo invisible para portones abatibles residenciales.

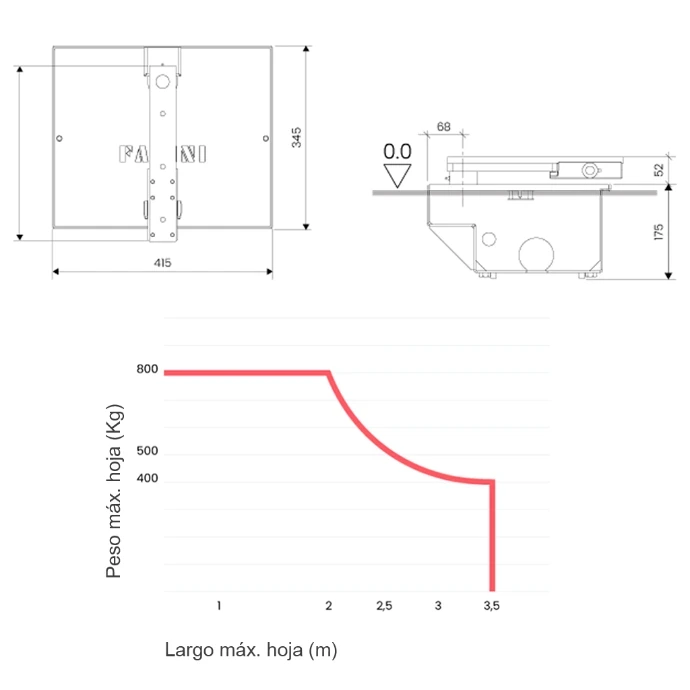

Capacidad de carga variable: hasta 800 kg en hojas de 2.0 m / hasta 400 kg en hojas de 3.5 m.
Grado de protección IP67 con carcasa estanca de aluminio fundido a presión.
Caja de cimentación robusta fabricada en acero de 3 mm de espesor.
Motor de 24 Vdc con encoder incorporado y torque máximo de 280 N·m.
Apertura estándar de hasta 105° con topes mecánicos (ampliable hasta 360° con cadena accesoria).
- Velocidad rápida de apertura a 90° en 13 segundos.
- Cuadro de mando Fadini Elpro 42 con tecnología de autotest de seguridad (D.S.A.).
- Detección de obstáculos por monitoreo amperimétrico y funciones de paro suave.
- Sistema de desbloqueo manual de emergencia con llave perfilada de acción directa sobre la palanca.
- Incluye receptor enchufable y controles remotos Fadini Vix a 433.92 MHz (capacidad de hasta 2,000 códigos).
Características técnicas | Motor FOX 724
- Tipo de operador: Electromecánico subterráneo irreversible.
- Materiales de construcción: Engranajes de tornillo sin fin de acero y acero-latón con grasa lubricante, baleros radiales y carcasa estanca de aluminio fundido a presión.
- Caja de cimentación: Acero de 3 mm de espesor (opciones con zincado electrolítico, galvanizado en caliente o acero inoxidable AISI 304).
- Longitud máxima de hoja: 3.5 metros.
- Peso máximo de hoja: 800 kg (en hojas de 2.0 m) / 400 kg (en hojas de 3.5 m).
- Torque máximo: 280 N·m.
- Tiempo de apertura a 90°: 13 segundos.
- Grado de protección: IP67.
- Desbloqueo de emergencia: Llave perfilada de acción directa sobre la palanca de movimiento.
- Temperatura de trabajo: -20 °C a +50 °C.
- Peso del motor: 10.5 kg.
- Alimentación del motor: 24 Vdc con encoder incorporado.
- Corriente nominal: 1 A.
- Consumo máximo de corriente: 3.5 A.
- Potencia del motor: 55 W.
- Frecuencia de uso: Uso medio (adaptado para el mercado nacional).
