  3. Receptor RX Direccionable Acton, se puede Grabar y Borrar controles Individual, capacidad 1000Ctls, 12Vcd.
Cliente Final

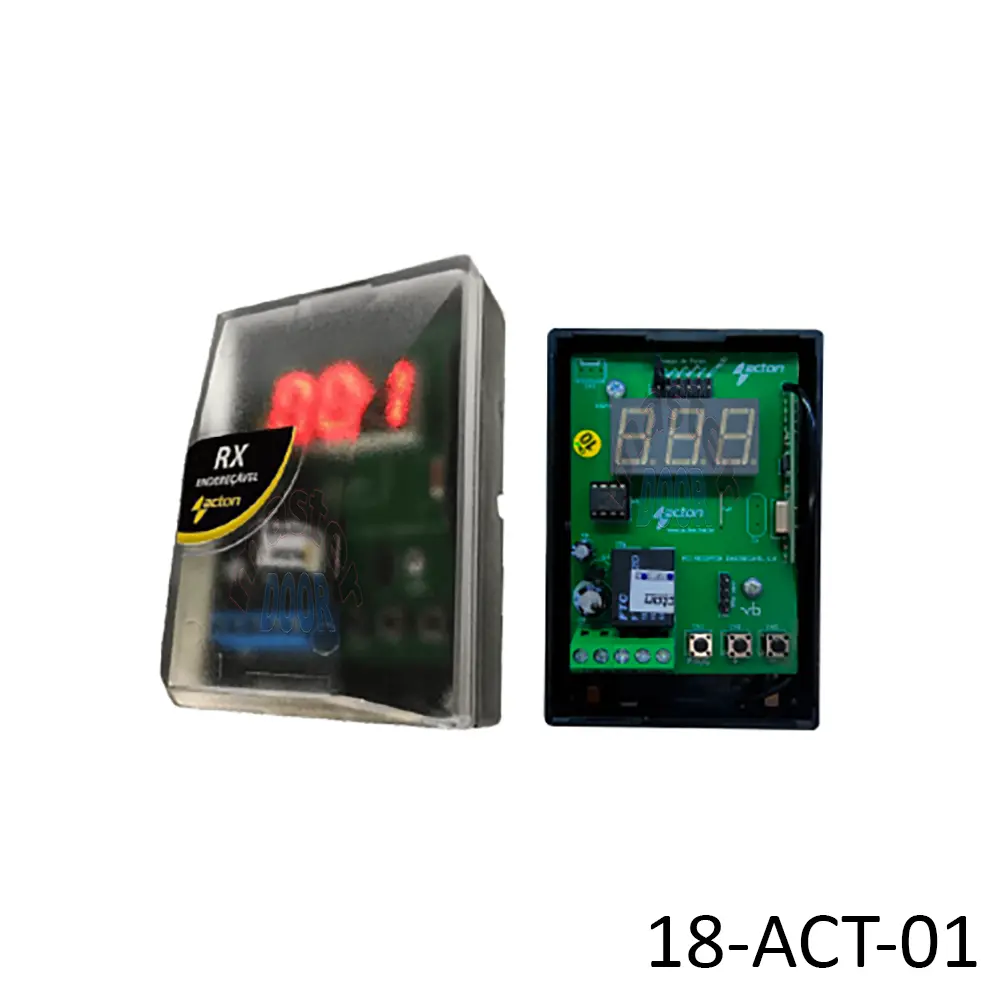

Receptor RX Direccionable Acton, se puede Grabar y Borrar controles Individual, capacidad 1000Ctls, 12Vcd.

Receptor RX Direccionable Acton, se puede Grabar y Borrar controles Individual, capacidad 1000Ctls, 12Vcd.

https://www.masterdoor.mx/web/image/product.template/17081/image_1920?unique=161eff1
Permite agregar y eliminar controles de forma sencilla, pudiendo eliminar controles de forma individual.
  • Fuente de alimentación de 12/24V
  • Salida de pulso o retención programable
  • Memoria externa
  • Posibilidad de eliminar controles individuales
  • Retención cronometrada
  • Entrada para botonera externa
  • Módulo receptor incorporado en la placa
  • Hasta 1000 codigos de control remoto de código variable

*$ 2,893.04 2893.04 MXN *$ 2,893.04

*$ 2,494.00

No está disponible para venta

  • Marca

Esta combinación no existe.

Contáctenos
Marca: ACTON

Términos y condiciones
*Los precios mostrados en esta página son exclusivos para compras en línea y están sujetos a cambio sin previo aviso. No aplican en punto de venta físico.
Preparación: 1-2 días laborales
Envío: 2-3 días laborales

Compartir

Receptor ACTON RXAC4

Configuración básica y características del receptor.

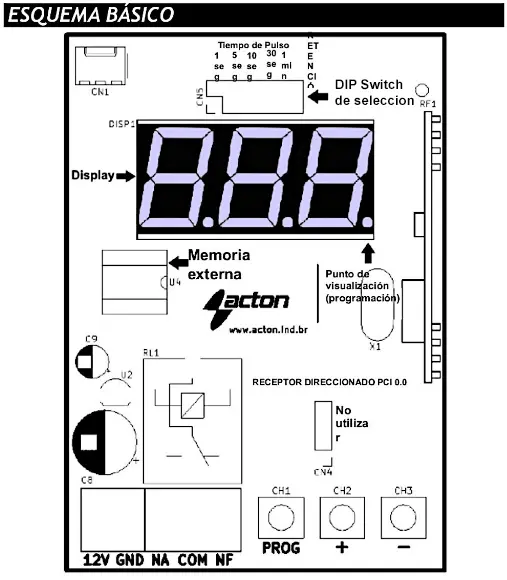

Esquema básico

Esquema de conexión de terminales

  • 12V - Entrada positiva (+) de la alimentación de 12V
  • GND - Entrada negativa (-) de la alimentación de 12V
  • NA - Salida NA de relé
  • CM - Relé común
  • NF - Salida de relé NF

Características del receptor
  • Alimentación de 12V
  • Consumo: en reposo, 30mA / Con relé activado: 60mA
  • Selección del tiempo de pulso por DIP switch
  • Selección del tipo de salida: Pulso/Retención por DIP switch
  • Salida de contacto seco
  • Display indicativo de programación
  • Memoria EEPROM externa para grabar controles remotos
  • Acepta controles remotos en frecuencia 433.92MHz
  • Posibilidad de registrar 1000 botones de control estándar o código rolante
  • Posibilidad de seleccionar la posición del registro del control
  • Posibilidad de eliminar solo un control o todos
  • La pantalla muestra el último control activado.
Programación básica
Programación de un mando a distancia

Al encender el receptor, la pantalla mostrará:

- - -
  1. Presione y suelte el botón PROG. El espacio de memoria libre más bajo disponible (de 0 a 1000) aparecerá en la pantalla.
  2. Si lo desea cambiar la posición de grabación de la memoria presione los botones + ó -
  3. Presione y suelte un botón en el control remoto y verifique la indicación de la pantalla:
    1. Si el punto en la pantalla comienza a parpadear: la posición de memoria seleccionada esta vacia.
    2. Si la pantalla parpadea y el punto en la pantalla permanece encendido: la ubicación de la memoria está ocupada
    3. Si el punto en la pantalla parpadea dos veces, el botón presionado ya está registrado.
  5. Mientras el punto en la pantalla parpadea, presione y suelte el botón PROG nuevamente para confirmar la grabación
  6. Repita los pasos 3 y 4 tantas veces como sea necesario para cada botón de cada mando a distancia.
  7. Con el punto en la pantalla encendido, presione y suelte el botón PROG nuevamente para salir, o espere 10 segundos para que finalice automáticamente
    1. Si durante la programación el punto en la pantalla comienza a parpadear sin que haya presionado el botón de control, NO confirmar. El panel de control probablemente ha detectado algún otro control remoto. En este caso, espere a que se encienda de nuevo el punto en la pantalla y siga el paso 3. Si confirma accidentalmente, borre la memoria y comience a grabar los controles nuevamente.

Borrado de un control de la memoria

  1. Presione y suelte el botón PROG. El espacio de memoria libre más bajo disponible (de 1 a 1000) aparecerá en la pantalla.
  2. Seleccione la posición de grabación de la memoria que desea borrar con los botones + ó -
  3. Mientras el punto en la pantalla está encendido, presione la tecla PROG hasta el punto en la pantalla comience a parpadear y se muestre el espacio de memoria libre más bajo disponible en la pantalla. Esto indica que la ubicación de memoria seleccionada ha sido eliminada.
  4. Para salir de la programación, simplemente presione y suelte la tecla PROG mientras el punto en la pantalla está encendido, o espere 10 segundos.
    1. Si durante la programación el punto en la pantalla comienza a parpadear sin que haya presionado el botón de control, NO presione PROG. El panel de control probablemente ha detectado algún otro control remoto. En este caso, espere a que se encienda de nuevo el punto en la pantalla y siga el paso 3. Si confirma accidentalmente, borre la memoria y comience a grabar los controles nuevamente.

Borrado de todos los controles de la memoria

  1. Presione y suelte el botón PROG. El último espacio de memoria libre aparecerá en la pantalla.
  2. Presione simultaneamente los botones + y - hasta que aparezca en la pantalla
    1. ALL
  4. Presione la tecla PROG hasta que el punto en la pantalla comience a parpadear.
  5. Para salir de la programación, simplemente presione y suelte la tecla PROG mientras el led está encendido, o espere 10 segundos.
DIP SWITCH de configuración - DIP de selección de TIEMPO del pulso de salida:

SIN DIPS

Medio segundo (500ms)

1s

1 segundo

3s

3 segundos

5s

5 segundos

10s

10 segundos

30s

30 segundos

1min

60 segundos

RETENCIÓN
