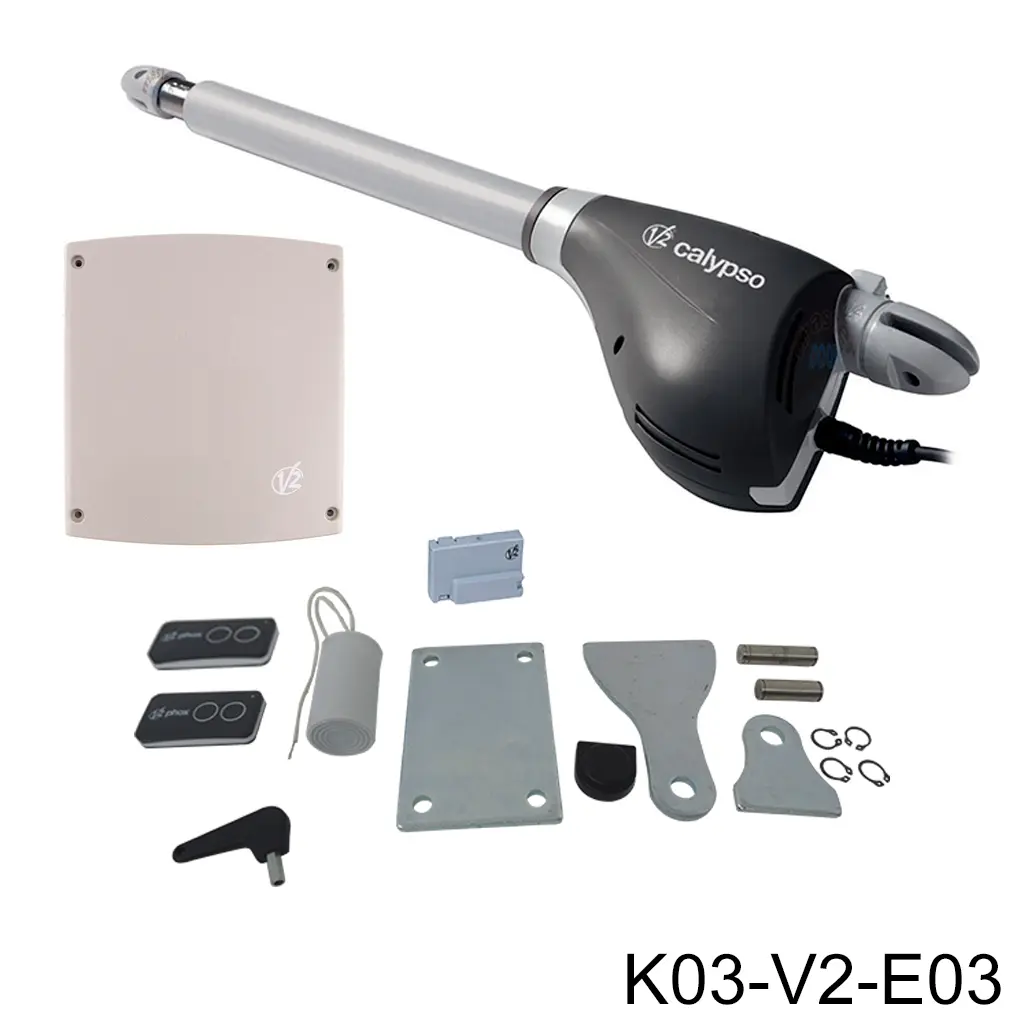

KIT PISTONES V2 CALYPSO 500 (120V)
El Kit de Pistones V2 Calypso 500 (120V) de origen italiano es un sistema de automatización electromecánico diseñado para la motorización de portones abatibles residenciales de una o dos hojas. Con una robusta carrera de vástago de 500 mm y una fuerza de empuje de 2,300 N, este operador maneja con absoluta soltura hojas de hasta 3.0 metros de ancho y 400 kg de peso, ofreciendo un movimiento pausado, suave y silencioso, ideal para accesos donde se busca una apertura elegante y sin golpes bruscos.
Rendimiento y Construcción

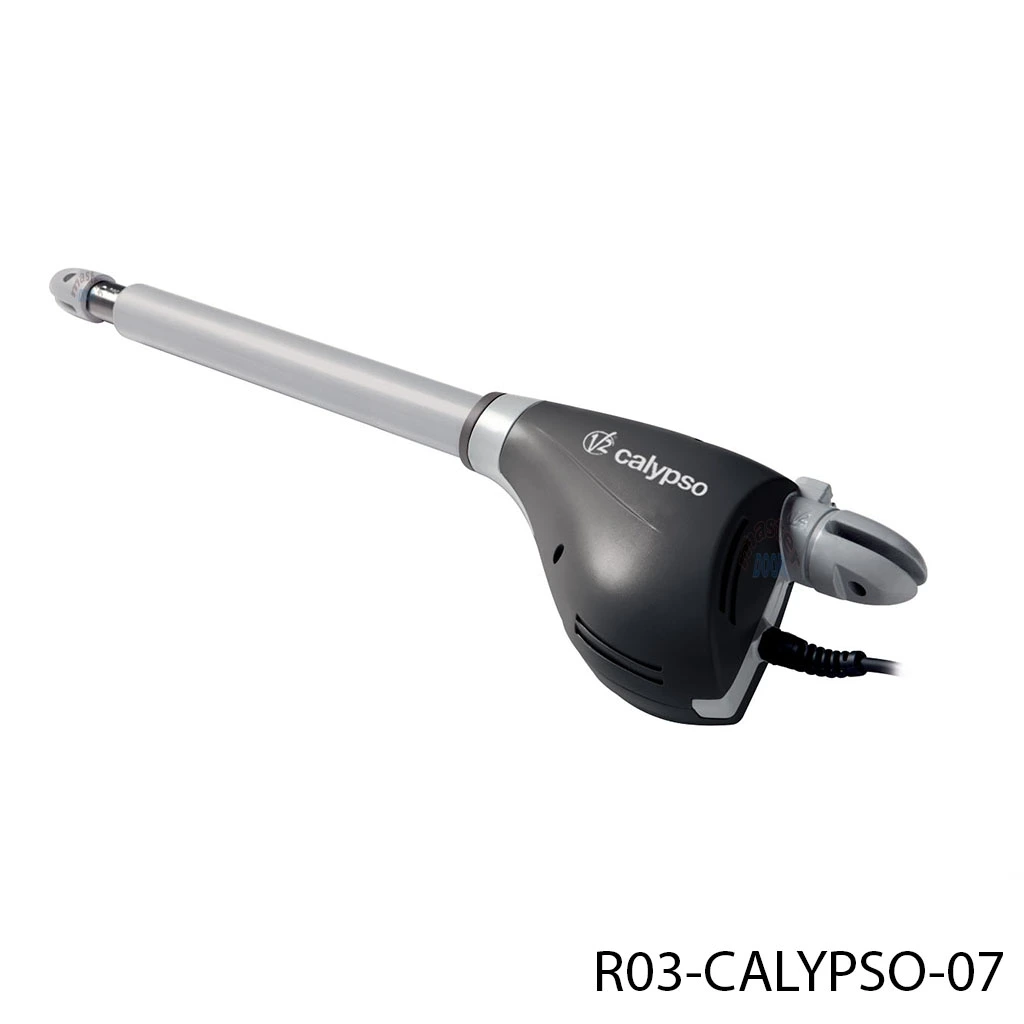

El pistón Calypso 500 destaca por su versatilidad, ya que cuenta con una versión única simétrica apta para instalación tanto en hoja derecha como izquierda. Su vástago de 500 mm de arrastre ejecuta el ciclo de apertura (0-90°) en 25 segundos a una velocidad de 0.018 m/s. Diseñado para resistir condiciones climáticas extremas, su motor de 300 W soporta un rango térmico de -30 °C a +50 °C con protección IP44.
Control, Seguridad y Conectividad

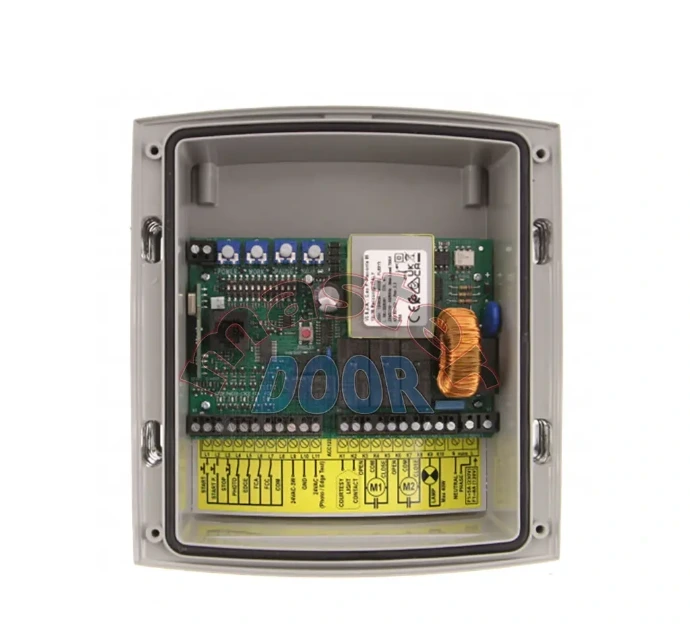

El kit integra la central electrónica V2 Flexy2 (120V) en gabinete con protección IP55. Esta tarjeta gestiona entradas para fotoceldas, bandas de seguridad (NC o resistivas de 8.2 kΩ) y finales de carrera, ejecutando un test de seguridad automático antes de cada movimiento. Incluye un receptor de radio integrado de 433.92 MHz con autoaprendizaje (memoria para 240 códigos), ajuste de potencia por trimmer, salida para luz de cortesía y puerto conector RJ45 para el programador externo PROG2.
Aspectos Destacados
Este operador destaca por su capacidad de carga de 400 kg por hoja, su vástago de 500 mm de arrastre con fuerza de 2,300 N y su diseño simétrico universal que simplifica la instalación en ambos lados del portón.
Su principal ventaja competitiva radica en la elegancia de su movimiento pausado y silencioso, combinado con la inteligencia del cuadro de control V2 Flexy2 que ejecuta autotest de seguridad, soporta bandas resistivas de 8.2 kΩ y se programa fácilmente vía PROG2 o trimmers.
Es una opción premium para residencias que requieren máxima durabilidad a la intemperie y un desempeño impecable.
Versión única simétrica
Facilita el montaje al ser compatible indistintamente para hoja derecha o izquierda.
Carrera de 500 mm y 2,300 N de empuje
Arrastre potente para hojas de hasta 3 metros y 400 kg por hoja.
Central V2 Flexy2 IP55
Tarjeta con receptor de 240 códigos, test de seguridad previo y puerto RJ45 PROG2.
Características Principales
Actuador electromecánico irreversible para portones abatibles de hasta 3 m y 400 kg.
Diseño simétrico universal: mismo modelo para instalación en hoja derecha o izquierda.
Movimiento pausado y silencioso que evita golpes mecánicos en la estructura.
Carrera útil de arrastre extendida de 500 mm con fuerza de empuje de 2,300 N.
Central electrónica Flexy2 con gabinete sellado IP55 y test automático de seguridad.
Receptor de radio de 433 MHz integrado con memoria para 240 transmisores.
- Programación intuitiva mediante dip-switches y regulación de potencia por trimmer.
- Monitoreo del estado de las entradas en tiempo real mediante LEDs indicadores.
- Entradas para fotoceldas, bandas de seguridad (NC o 8.2 kΩ)
- Sistema de desbloqueo manual práctico para maniobras de emergencia.
- Resistencia a temperaturas extremas bajo cero (de -30 °C a +50 °C).
- Salida para luz de cortesía y conector RJ45 compatible con programador PROG2.
Características técnicas | Pistón Calypso 500
- Tipo de operador: Pistón electromecánico para portón abatible
- Peso máximo por hoja: 400 kg
- Ancho máximo por hoja: 3.0 m
- Carrera útil de arrastre: 500 mm
- Empuje máximo: 2,300 N
- Velocidad de arrastre: 0.018 m/s
- Tiempo de apertura (0-90°): 25 s
- Montaje: Versión única para lado derecho e izquierdo
- Peso del actuador: 6.8 kg
- Grado de protección: IP44
- Temperatura de funcionamiento: -30 °C a +50 °C
- Desbloqueo de emergencia: Mecánico manual con llave
- Alimentación del motor: 120V AC / 60 Hz
- Potencia eléctrica nominal: 300 W
- Absorción de corriente en vacío: 2.0 A
- Absorción de corriente máxima: 2.8 A
- Condensador de trabajo: 25 µF
- Ciclo de trabajo nominal: 27%

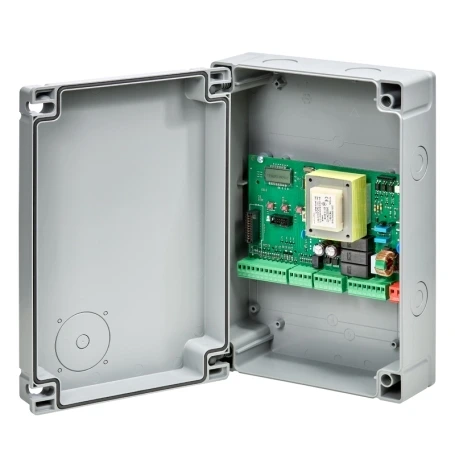

Características técnicas | Tarjeta Flexy 2
- Alimentación de entrada: 120V AC / 60 Hz
- Carga máxima soportada (2 motores): 700 W
- Carga máxima para accesorios (24V AC): 3 W
- Fusibles de protección: F1 = 8A (retardado)
- Grado de protección del gabinete: IP55
- Temperatura de trabajo (tarjeta): -20 °C a +60 °C
- Receptor de radio: Enchufable a 433.92 MHz con autoaprendizaje
- Capacidad de memoria: 240 códigos / transmisores
- Programación: Dip-switches para lógica de funcionamiento y trimmers para potencia/tiempos
- Monitoreo de estado: Indicación de entradas mediante LEDs dedicados
- Prueba de seguridad: Test automático de dispositivos de seguridad antes de cada apertura
- Entradas de mando: Selector de llave, pulsador, finales de carrera (apertura/cierre)
- Entradas de seguridad: Fotoceldas y bandas de seguridad (contacto NC o resistiva 8.2 kΩ)
- Salidas auxiliares: Luz de cortesía
- Conectividad: Conector modular RJ45 para programador digital PROG2
