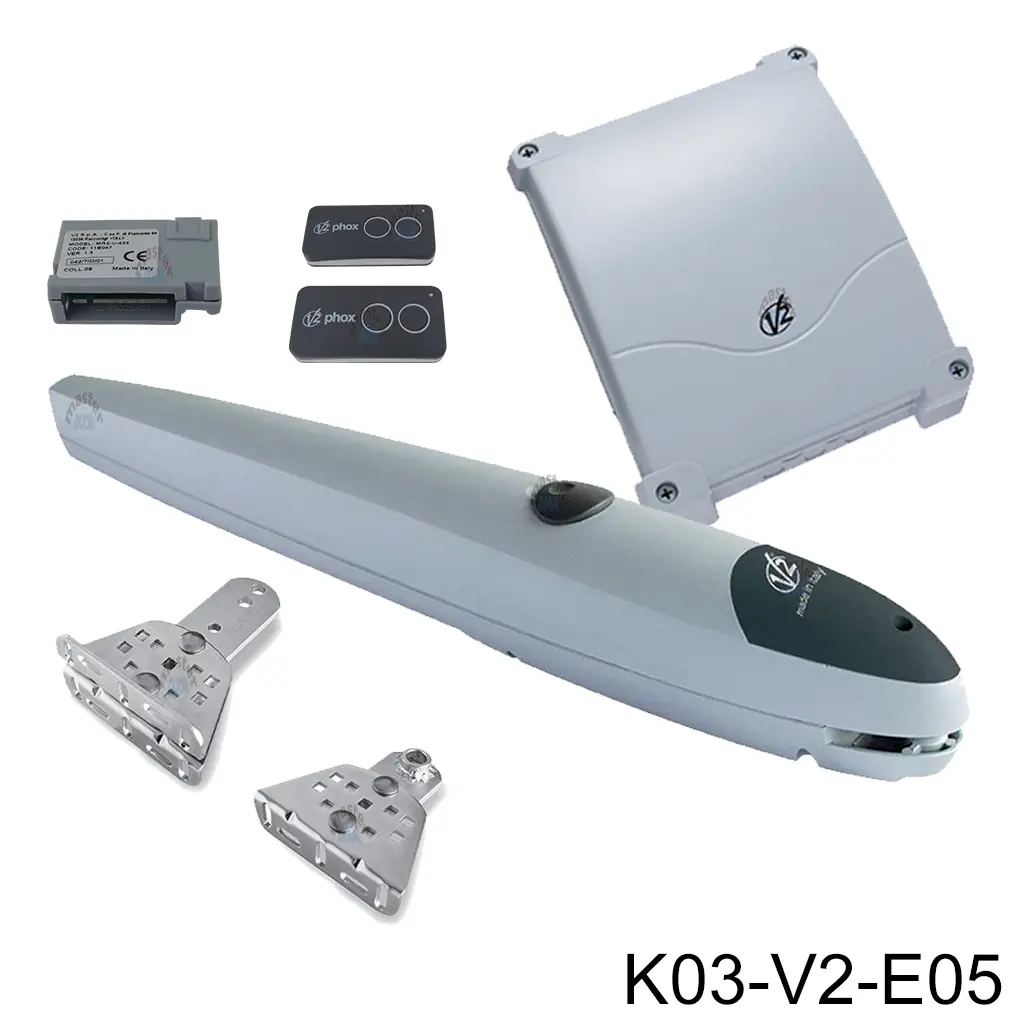

Kit abatible pistón NYK 24V + Tarjeta City2 120V
El kit NYK-24V con tarjeta de control City2+120V es un sistema de automatización para puertas batientes de uso residencial, pensado para hojas de hasta 2 m y 250 kg. Es un actuador electromecánico irreversible de 24V que trabaja en conjunto con la central City2+, la cual gestiona la programación, seguridad y monitoreo del sistema mediante pantalla.
Construcción y rendimiento: carrera de arrastre de 360 mm, tiempo de apertura de 16 segundos (0-90°), empuje máximo de 1500 N, con tope mecánico de apertura integrado y versión única para hojas derecha e izquierda.
Seguridad y continuidad: detección de obstáculos mediante monitoreo de corriente en el motor, test automático de dispositivos de seguridad antes de cada apertura, y posibilidad de funcionar sin corriente de red mediante batería opcional.
Control y conectividad: pantalla para programación y monitoreo constante de entradas, estructura por menú para configurar tiempos y lógicas de funcionamiento, relé auxiliar programable, y función ENERGY SAVING.
Al ser pistones de baja capacidad pensados para casa habitación, este sistema está diseñado para el ritmo de uso típico de una vivienda particular, no para activaciones continuas o de alta frecuencia.
Características principales
- Actuador electromecánico irreversible 24V,
para hojas hasta 2 m - Tope mecánico de apertura integrado
- Tope de cierre mecánico disponible como accesorio
- Versión única para hojas derecha e izquierda
- Soportes de fijación ajustables para instalación rápida
- Pantalla con programación y monitoreo constante de entradas
- Aprendizaje automático de los tiempos de trabajo
- Detección de obstáculos por monitoreo de corriente (amperométrica)
- Test de dispositivos de seguridad antes de cada apertura (fotocélulas, bandas)
- Desactivación de entradas de seguridad vía menú (sin puentear terminales)
- Funcionamiento sin corriente mediante batería opcional
- Relé auxiliar programable (luces de cortesía, intermitente, u otro uso)
- Función ENERGY SAVING
Pensado para casa habitación
Hojas de hasta 2m y 250 kg
Control inteligente
Pantalla, menú de configuración y ahorro de energía
Apertura suave y segura
16 segundos con detección de obstáculos
Nunca se detiene
Compatible con batería de respaldo opcional
Características técnicas
- Longitud máx. de hoja: 2 m
- Peso máx. de hoja: 250 kg
- Carrera máx. de arrastre: 360 mm
- Velocidad de arrastre: 0,013 – 0,016 m/s
- Tiempo de apertura (0-90°): 16 s
- Empuje máximo: 1500 N
- Peso del pistón: 6 kg
- Temperatura de funcionamiento: -20°C a +55°C
- Grado de protección: IP44
- Ciclo de trabajo: 30%
- Alimentación de la tarjeta: 120 VAC / 60 Hz
- Alimentación del motor: 24 VDC
- Absorción en vacío: 0,4 A
- Absorción máxima (pico): 6 A
- Potencia eléctrica del pistón: 80 W
- Carga máxima de la tarjeta (2 motores + accesorios): 250 W
- Carga nominal por salida de motor: 80 W
- Carga máx. accesorios (24V): 7 W
- Fusible de protección (tarjeta): 2,5 A
- Grado de protección de la tarjeta: IP55
- Temperatura de trabajo de la tarjeta: -20°C a +60°C
- Pantalla con programación y monitoreo constante de entradas
- Aislamiento eléctrico completo entre circuito digital y de potencia
- Protección contra cortocircuitos en central, motores y accesorios
- Regulación de potencia con parcialización de corriente
- Detección de obstáculos por monitoreo de corriente (amperométrica)
- Aprendizaje automático de tiempos de trabajo
- Test de dispositivos de seguridad antes de cada apertura
- Desactivación de entradas de seguridad vía menú de configuración
- Funcionamiento sin corriente mediante batería opcional (código 161212)
- Salida de baja tensión para lámpara piloto o intermitente 24V
- Relé auxiliar con lógica programable
- Función ENERGY SAVING
Cotizar KIT V2 Nyk 1 hoja
Confirmaremos existencias, especificaciones, compatibilidad y tiempos de entrega antes de procesar el pedido.
