Operador Corredizo de Cremallera MEDVA ELIOT 1000
El MEDVA ELIOT 1000 es un accionador electromecánico para puertas correderas de hasta 1000 kg de peso, diseñado para aplicaciones industriales, comunitarias y residenciales de uso semi-intensivo (comercial). Equipado con un encoder óptico que permite controlar el anti-aplastamiento y una segunda velocidad lenta en arranque y parada, este operador garantiza maniobras suaves y seguras a una velocidad de 13.3 m/min. Su sinfín de bronce y la reductora bañada en grasa de litio aseguran una mayor durabilidad y una reducción significativa del ruido durante el funcionamiento. Disponible en MasterDoor con soporte técnico especializado en automatización de portones en México.

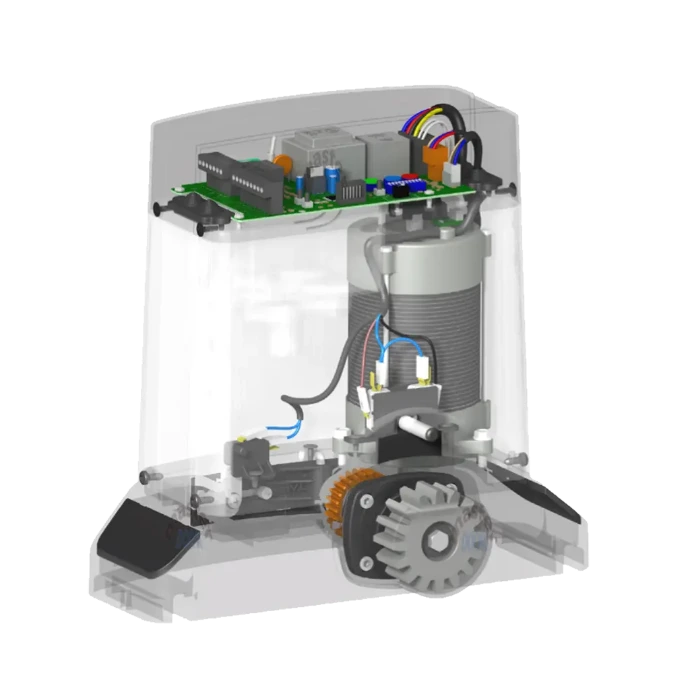

Construcción y Durabilidad
El ELIOT 1000 ha sido diseñado para resistir el paso del tiempo. Su husillo de acero endurecido y corona helicoidal de bronce disminuyen la fricción y el desgaste, mientras que la reductora bañada en grasa de litio garantiza una lubricación permanente que reduce el ruido y prolonga la vida útil del mecanismo. La base de aluminio mecanizada proporciona una vida prolongada y un excelente aislamiento de ruido. El eje de acero aleado está fijado por dos puntos de rodadura, con el buje delantero más cercano al piñón para una transmisión de potencia más eficiente.

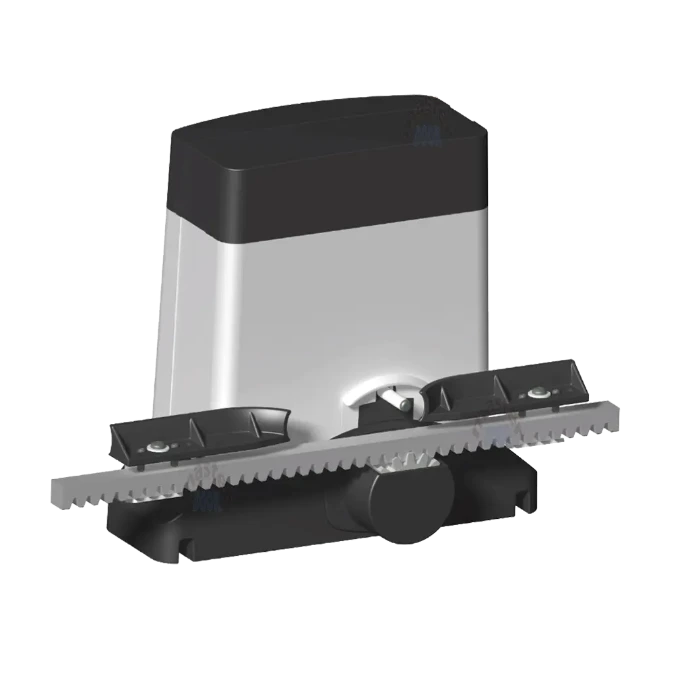

Control y Seguridad Avanzados
El sistema incorpora un encoder óptico que permite un control preciso del movimiento, ofreciendo parada suave tanto en apertura como en cierre, y un excelente control anti-aplastamiento. Los finales de carrera mecánicos mediante micro switch aseguran una detección confiable de los límites de apertura y cierre. La tarjeta electrónica incluye un receptor integrado de 433.92 MHz con capacidad para hasta 255 usuarios, y dispone de dos entradas de seguridad independientes: una para fotocelda en cierre y otra para fotocelda en apertura (que también funciona para bandas de seguridad). Incluye además entradas para botón de paro y botoneras de tres pasos, así como pulsadores de apertura y cierre en la tarjeta para realizar pruebas de instalación.
Personalización y Adaptabilidad
La placa electrónica ofrece una amplia gama de parámetros ajustables, incluyendo potenciómetros de regulación de fuerza y tiempo de pausa para cierre automático. Un interruptor permite seleccionar el sentido de apertura (izquierda/derecha), adaptando el equipo a cualquier configuración de instalación. El piñón es 10 mm más ancho de lo habitual, lo que permite automatizar portones con secciones deformadas sin que el piñón se salga de la cremallera.
Capacidad para Portones de 1000 kg
Accionador de 120 V AC diseñado para puertas correderas de hasta 1000 kg, adecuado para entornos industriales, comunitarios y residenciales de uso semi-intensivo.
Construcción Robusta con Sinfín de Bronce
Corona helicoidal de bronce y husillo de acero endurecido que disminuyen la fricción y el desgaste, con reductora bañada en grasa de litio para operación silenciosa y duradera.
Control Preciso con Encoder Óptico
Sistema que permite controlar el anti-aplastamiento y una segunda velocidad lenta en arranque y parada, garantizando maniobras suaves y seguras.

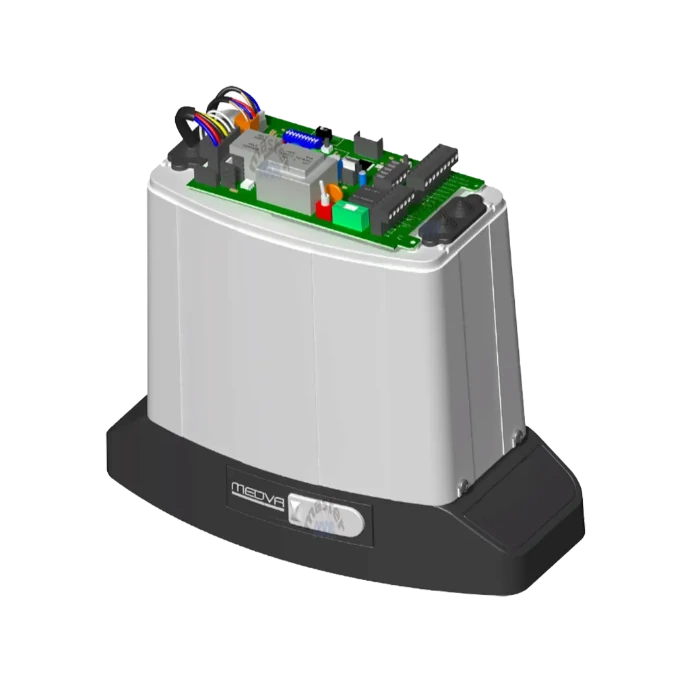

Electrónica Completa y Configurable
Tarjeta con receptor integrado de 433.92 MHz para hasta 255 usuarios, potenciómetros de regulación de fuerza, tiempo de pausa y pulsadores para pruebas de instalación.
Características Principales
Capacidad de 1000 kg y ancho máximo de hoja de 10 m
Velocidad de operación de 13.3 m/min con encoder óptico
Parada suave en apertura y cierre con control anti-aplastamiento
Sinfín de bronce y reductora bañada en grasa de litio — mayor durabilidad y menor ruido
Encoder óptico para control preciso del movimiento y segunda velocidad lenta
Finales de carrera mecánicos mediante micro switch (confiables y precisos)
Tarjeta electrónica con receptor integrado de 433.92 MHz
Capacidad para hasta 255 usuarios (controles remotos)
Dos entradas de seguridad independientes: fotocelda en cierre y fotocelda en apertura (compatible con bandas de seguridad)
- Entradas para botón de paro y botoneras de tres pasos
Pulsadores de apertura y cierre en la tarjeta para pruebas de instalación
Potenciómetros de regulación de fuerza y tiempo de pausa para cierre automático
Interruptor de sentido de apertura (izquierda/derecha)
Base de aluminio mecanizada — vida prolongada y aislamiento de ruido
Piñón 10 mm más ancho — permite portones con secciones deformadas
Grado de protección IP54 y rango de temperatura de -20 °C a +70 °C
Factor de trabajo del 40% para uso semi-intensivo

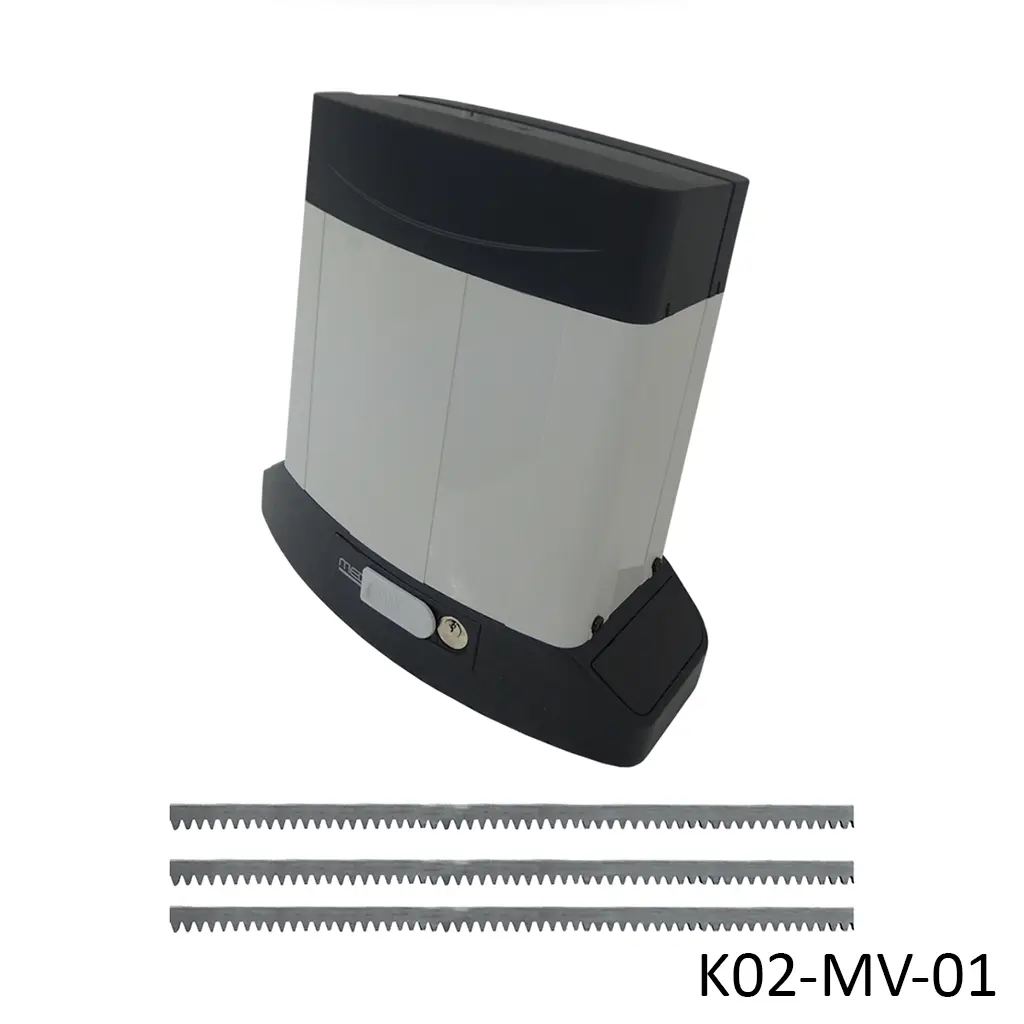

Kit incluye: 6 m de cremallera M4, receptor 433.92 MHz y controles
Características técnicas
- Peso máximo de hoja: 1,000 Kg (en excelentes condiciones de deslizamiento)
- Ancho máximo de hoja: 10 m
- Velocidad de operación: 13.3 m/min
- Torque máximo: 30 Nm
- Piñon: M4
- Encoder: Óptico (control de anti aplastamiento y segunda velocidad)
- Finales de carrera: Mecánicos (micro switch)
- Reductora: Bañada en grasa de litio
- Sinfín: De bronce
- Husillo: Acero endurecido
- Eje: Acero aleado con dos puntos de rodadura
- Base: Aluminio mecanizada
- Desbloqueo de emergencia: Controlado por micro interruptor
- Peso del equipo: 11 Kg
- Grado de protección: IP54
- Temperatura de operación: -20° a 70° C
- Factor de trabajo: 40%
- Alimentación: 120 V AC / 60 Hz
- Alimentación del motor: 120 V AC
- Potencia absorbida: 281 W
- Consumo de corriente: 1.23 A
- Capacitor: 12 µF
- Protección térmica: 130° C
- Tarjeta electrónica: Con receptor integrado, entrada para lámpara destellante y contacto seco para luz de cortesía.
- Frecuencia del transmisor: 433.92 MHz (receptor integrado)
- Capacidad de controles: Hasta 255 usuarios
- Programación: Automática (controlada por encoder)
- Finales de carrera: Mecánicos (micro switch)
- Entradas de seguridad: 2 independientes: fotocelda en cierre; fotocelda en apertura (compatible con bandas de seguridad)
- Entrada para botón de paro: Sí
- Entrada para botonera: De tres pasos
- Pulsadores en tarjeta: Apertura y cierre para pruebas
- Regulación de fuerza: Potenciómetros
- Tiempo de pausa: Configurable (cierre automático)
- Sentido de apertura: Seleccionable (izquierda/derecha)
- Anti-aplastamiento: Sí (controlado por encoder)
- Parada: Suave, en apertura y cierre
