Pistón CENTURION VANTAGE 500 para Portones Abatibles de hasta 400 Kg
Pistón de acción lineal con carrera extendida de 500mm para grandes portones abatibles residenciales y comerciales ligeros. Construcción de aluminio fundido a presión resistente con eje sinfín de acero inoxidable grado 304 para máxima confiabilidad y durabilidad. Motor DC de 12V con alta torsión que entrega fuerza de empuje de 220 kgf. Freno centrífugo revolucionario, sistema de límites internos y juego de cables anti-fatiga. Admite puertas de apertura hacia adentro y hacia afuera sin interrupciones mecánicas.
Características Técnicas
Construcción Mecánica
- Carcasa: Aluminio fundido a presión de grado costero con revestimiento epoxi
- Eje sinfín: Acero inoxidable grado 304
- Componentes externos: Combinación de acero inoxidable, aluminio y polímeros estabilizados UV
- Juego de cables: Anti-fatiga con carcasa de protección sobremoldeada
- Diseño: Fuerte, elegante y alineado para adaptación discreta
- Construcción: Para todo tipo de clima (interior y costa)
- Grado de protección: IP55
Motor y Transmisión
- Voltaje del motor: 12V DC
- Alimentación: Accionado por batería (7Ah estándar, ampliable) [2]
- Consumo motor a carga nominal: 13A
- Motor: DC de alta torsión
- Caja de engranajes: Planetarios eficiente
- Fuerza de empuje máxima: 250 kgf
- Carrera del pistón: 500mm (carrera extendida)
- Freno: Centrífugo revolucionario para bloqueo seguro
Rendimiento
- Ancho máximo de hoja (recomendado): 3m
- Peso máximo de hoja (recomendado): 400 Kg
- Tiempo de apertura: 17.5 segundos [6] [7]
- Operaciones máximas por día: 250 operaciones
- Vida útil: 150,000 ciclos
- Factor de uso: 50%
- Ciclos por hora recomendados: 30 ciclos
- Temperatura operacional: -15°C a +50°C
Operaciones en Modo Batería (7Ah) [4]
- Medio día: 80 ciclos
- Día completo: 70 ciclos
Sistema de Límites Internos
- Control de posición: Sistema avanzado interno sin necesidad de topes finales
- Precisión: Información de posición precisa
- Detección de colisiones: Temprana y confiable
- Funcionamiento: Fiable y preciso del movimiento de puerta
Funcionalidad
- Apertura hacia adentro/afuera: Sin interrupciones mecánicas
- Instalación: Totalmente integrado sin conexiones complicadas
- Posición de instalación: Determina optimización mecánica [2]
- Espacio mínimo de pared: Típico necesario para instalación [1]
- Espesor máximo de pilar: Permisible para instalación [2]

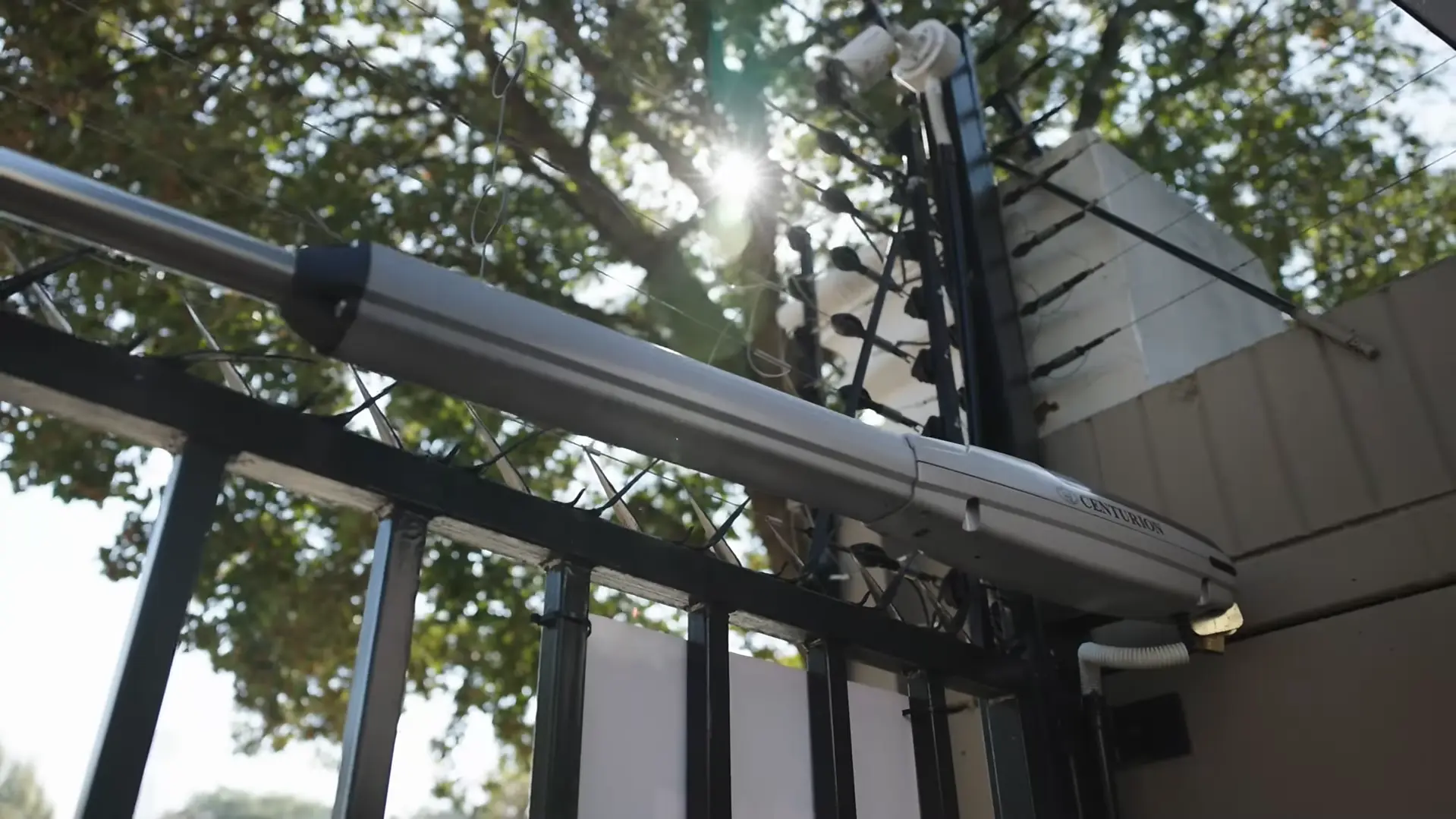

Construcción Robusta para Todo Tipo de Clima
Aluminio fundido a presión de grado costero con eje sinfín de acero inoxidable grado 304. Componentes externos con combinación de acero inoxidable, aluminio revestido con epoxi y polímeros estabilizados UV. Protección IP55 para uso confiable tanto en interior como en costa.

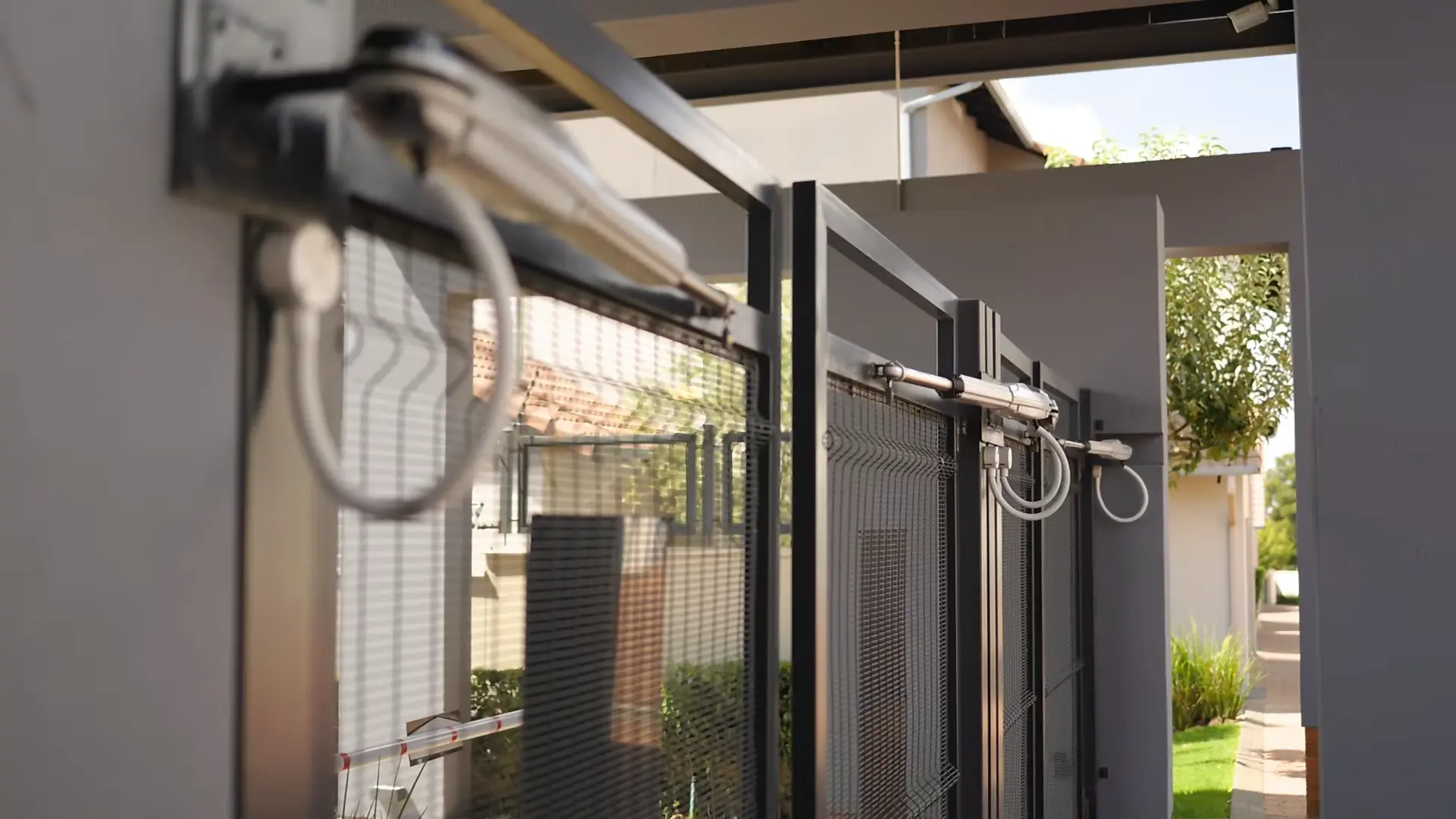

Carrera Extendida de 500mm para Grandes Portones
Diseñado específicamente para grandes portones abatibles domésticos e industriales. Capacidad de hasta 750 kg en portones de 2 metros con ángulo de 90°, o hasta 310 kg en portones de 4 metros. Admite apertura hacia adentro y hacia afuera sin interrupciones mecánicas.
Motor de Alta Torsión con Fuerza de 220 kgf
Motor DC de 12V de alta torsión operando a través de caja de engranajes planetarios eficiente. Fuerza de empuje máxima de 220 kgf capaz de funcionar de forma fiable en la mayoría de aplicaciones domésticas e industriales. Freno centrífugo revolucionario garantiza bloqueo seguro.
Sistema de Límites Internos Avanzado
Sin necesidad de instalar topes finales gracias al sistema de límite interno avanzado. Proporciona información de posición precisa para fiabilidad sin igual y detección temprana de colisiones. Instalación rápida y fácil con pistón totalmente integrado.
Capacidad según Ángulo y Dimensión de Puerta
| Ángulo Apertura | Hasta 2.5m | Hasta 3m [3] | Hasta 3.5m [3] | Hasta 4m [3] |
| 90° | 750 kg | 550 kg | 410 kg | 310 kg |
| 100° | 600 kg | 420 kg | 310 kg | 230 kg |
| 110° | 320 kg | 220 kg | - | - |
Capacidad operativa máxima recomendada: 3 metros, 400 kg
Configuración óptima para mayor vida útil
El operador cuenta con una reserva mecánica superior. Configuraciones fuera de este rango pueden ser técnicamente posibles, pero no están certificadas ni soportadas comercialmente, y requieren evaluación específica del sitio, geometría del portón y condiciones de uso.
Características Técnicas
- Voltaje del motor: 12V DC
- Alimentación: Accionado por batería (7Ah estándar) [2]
- Consumo del motor: 13A a carga nominal
- Vida útil: 150,000 ciclos
- Operaciones en batería (medio día): 80 ciclos [4]
- Operaciones en batería (día completo): 70 ciclos [4]
- Tipo: DC de alta torsión con caja de engranajes planetarios
- Fuerza de empuje máxima: 220 kgf
- Carrera del pistón: 500mm (extendida)
- Freno: Centrífugo
- Ancho máximo de hoja (recomendado): 3m
-
Peso máximo de hoja (recomendado): 400 Kg
- Tiempo de apertura: 17.5 segundos [6] [7]
- Operaciones/día: 250 máximo
- Temperatura: -15°C a +50°C
- Carcasa: Aluminio fundido a presión grado costero
- Eje sinfín: Acero inoxidable grado 304
- Sistema de límites: Internos avanzados (sin topes finales)
- Funcionalidad: Apertura hacia adentro/afuera sin interrupciones mecánicas
- Freno centrífugo: Bloqueo seguro con portón abierto o cerrado
- Sistema de límites internos: Detección temprana de colisiones
- Grado de protección: IP55 (polvo y chorros de agua)
- Componentes externos: Acero inoxidable, aluminio y polímeros UV
- Cables anti-fatiga: Carcasa de protección sobremoldeada
- Construcción: Para todo tipo de clima (interior y costa)
- Candado eléctrico: Recomendado para asegurar puerta cerrada [3]
- Instalación integrada: Sin conexiones complicadas
- Confiabilidad: Eje sinfín acero inoxidable grado 304
[1] El espacio típico de pared mínimo necesario para instalar el operador.
[2] Puede aumentar la capacidad de la batería para tiempos de espera más prolongados. La posición de instalación del motor determina la optimización mecánica que tiene en la puerta. Ver manual de instalación para más detalles. El espesor máximo permisible de pilar sobre el que instalar el operador.
[3] Para asegurar la puerta, se recomienda un candado electrónico cuando la puerta está cerrada.
[4] Basado en un kit doble que excluye los rayos infrarrojos.
[5] Dimensiones del kit de componentes empaquetados juntos.
[6] Tiempo de apertura del portón.
[7] Basado en condiciones estándar de operación.
El operador cuenta con una reserva mecánica superior. Configuraciones fuera de este rango pueden ser técnicamente posibles, pero no están certificadas ni soportadas comercialmente, y requieren evaluación específica del sitio, geometría del portón y condiciones de uso.
